產品概述
執行標準：DL/848.2-2004

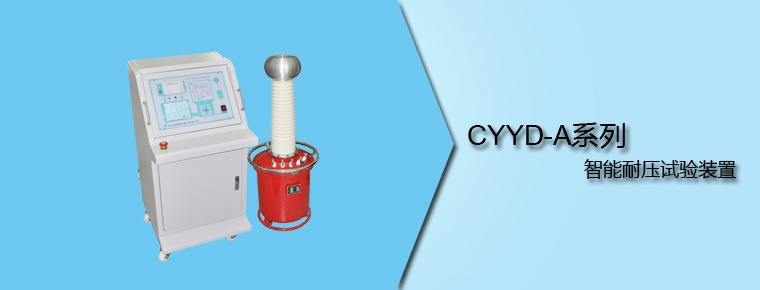

CYYD-A系列智能耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的新型智能耐壓試驗設備，它是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方 法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。用于對各種電器產品、電氣元件、絕緣材料等進 行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。
產品特點
-
可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器。
-
320×240液晶顯示器、高速熱敏打印機。
-
可選擇3路、4路、8路等多路測量，高精度傳感器和高性能14位AD采集芯片。
-
人機對話全鍵盤操作方式，智能化工作全過程，任選自動方式和手動方式。
-
可選顯示高壓電壓、電流，低壓電壓、電流，時間及耐壓結果等數據，顯示直觀明了。
-
完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
-
自動試驗時可在任意點實現升壓或降壓的暫停，便于在試驗中觀察試品情況.
-
具有回零檢測功能，回零確定后才可進行試驗，安全可靠。
-
具有絕緣電阻測試功能，直接反映被試品絕緣強度。
-
逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
-
超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。
-
試驗過程中，都可以按取消按鈕退出任何試驗。試驗出現異常，可以按緊急開關切斷高壓輸出。
-
精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
-
自動錯誤診斷，易于發現和解決問題。
-
支持階段升壓（3階段），可任意設置每階段電壓值，便于發現試品問題。（選配）
-
支持升壓速度智能控制，分0.5kV/S，1kV/S ，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6檔速度，方便用戶自由選擇。（選配）
-
支持交直流兩用功能，任選AC/DC試驗方式。
-
配備串級變壓器和雙高壓變壓器，實現不同電壓等級的耐壓試驗。（選配）
-
可選配無線遙控控制功能、遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等。（選配）
-
還可定做電壓微調功能，用于互感器校驗系統的升壓升流精密調節。（選配）
主要技術參數
-
輸入電壓：AC 220(380)V 可選
-
低壓輸出：AC 0-250（430）V
-
低壓電流： 0-5/10/15/50A(可按客戶要求定制)
-
輸出容量： 0-3/5/10/15 kVA(可按客戶要求定制)
-
高壓電壓： 0-50/100/150/200 kV(可按客戶要求定制)
-
高壓電流： 0-50/100/150/200/500/1000/2000mA(可按客戶要求定制)
-
計時范圍：0-9999S
-
環境溫度：－20℃至50℃
-
電壓精度 ≤1.5% ±1個字(F.S)
-
電流精度 ≤1.5% ±1個字(F.S)
常規參數見下表
控制箱（臺） 參數：
|
型號規格
|
容量 （ kVA ）
|
輸 入 電 源
|
輸 出 電 壓
|
重量 （ kg ）
|
|
相數
|
（ V ）
|
（ A ）
|
（ V ）
|
（ A ）
|
|
CYYD - A -2/200
|
2
|
LN
|
220
|
9 .1
|
0-250
|
8
|
14
|
|
CYYD - A -3/200
|
3
|
LN
|
220
|
1 3.6
|
0-250
|
12
|
16
|
|
CYYD - A -5/200
|
5
|
LN
|
220
|
2 2.7
|
0-250
|
2 0
|
18
|
|
CYYD - A -10/200
|
10
|
LN
|
220
|
45.5
|
0-250
|
4 0
|
80
|
|
CYYD - A -15/400
|
15
|
ABCN
|
380
|
39. 5
|
0-430
|
3 4.9
|
90
|
|
CYYD - A -20/400
|
20
|
ABCN
|
380
|
52.6
|
0-430
|
46.5
|
100
|
|
CYYD - A -30/400
|
30
|
ABCN
|
380
|
7 8.9
|
0-430
|
69.8
|
140
|
|
CYYD - A -50/400
|
50
|
ABCN
|
380
|
1 31.5
|
0-430
|
116.63
|
160
|
|
CYYD - A -100/400
|
100
|
ABCN
|
380
|
2 63
|
0-430
|
2 32.5
|
200
|
說明： 1 、 如有特殊參數要求，可按用戶的技術參數進行設計制作。
2 、 輸出容量為 5kVA 以下（含 5kVA ）時控制部分為箱式，其它都為臺式。
|
可選配件（根據配置不同選配）
-
交直流分壓器:50、100、150、200kV
-
保護球隙:Q—50、100、150、200、250、500
-
直流微安表:1999uA
-
放電棒:70、140、210kV
-
保護水阻
-
高壓濾波電容:0.01μF~0.1μF，40~300kV
-
電力專用測試線包
-
折疊式小推車: 150、300型
-
絕緣支架: 50、100、200、300kV
-
標準試油杯: 400ml
-
高壓驗電器: 10、35kV
點擊查看工頻耐壓可選配件合集圖
