產品概述

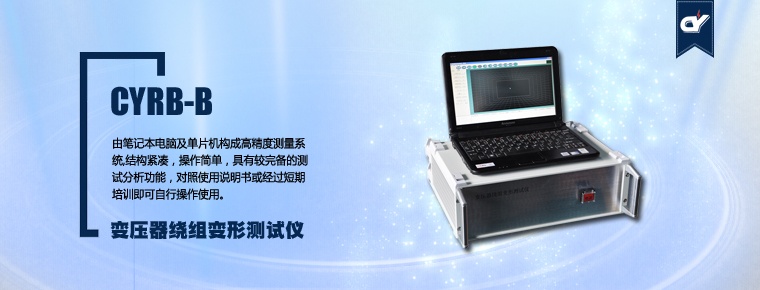

變壓器繞組變形測試儀（頻響法）由筆記本電腦及單片機構成高精度測量系統,結構緊湊，操作簡單，具有較完備的測試分析功能，對照使用說明書或經過短期培訓即可自行操作使用。
產品特點
-
采集控制采用高速、高集成化微處理器。
-
筆記本電腦與儀器之間通信USB接口。
-
筆記本電腦與儀器之間通信無線藍牙接口。
-
硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發(fā)生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。
-
高分辨dB值測量，雙通道16位A/D(現場試驗改變分接開關，即有明顯輸出變化)。
-
信號輸出幅度可以軟件調節(jié)，最大幅度峰值±10V。
-
計算機將檢測結果生成電子文檔(Word)
-
選用精密、高穩(wěn)定元器件，對同一相重復試驗，測量重復率在99.5%以上。
-
成品電路板,表面有特殊處理，具有抗水和有害氣體污染。
-
儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式
-
幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。
-
檢測數據自動分析系統,橫向比較A、B 、C三相之間進行繞組相似性比較,其結果為:①一致性很好②一致性較好③一致性較差④一致性很差,縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較，其結果為:①正常繞組②輕度變形③中度變形④嚴重變形④。
-
自動生成Word電子文檔，供保存和打印。
-
該儀器完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。
產品參數
-
掃描方式：
-
（儀器具備線性掃頻測量和分段掃頻測量雙測量系統）
-
線性掃描分布
-
掃頻測量范圍：(1kHz)-(2MHz)、2000掃頻點、分辨率為1kHz
-
分段掃頻測量分布
-
掃頻測量范圍：
-
(0.5kHz)-(1MHz)、2000掃頻點；
-
(0.5kHz)-(10kHz)、分辨率為0.02kHz
-
(10kHz)-(100kHz)、分辨率為0.2kHz
-
(100kHz)-(500kHz)、分辨率為1kHz
-
(100kHz)-(500kHz)、分辨率為1kHz
-
其他技術參數：
-
幅度測量范圍: (-100dB)–(+20dB)
-
幅度測量精度: 0.1dB
-
掃描頻率精度: 小于0.01%
-
信號輸入阻抗： 1MΩ
-
信號輸出阻抗： 50Ω
-
同相測試重復率：99.5%
-
測量儀器尺寸(長寬高)300X340X120(mm)
-
儀器鋁合金箱尺寸(長寬高)310X400X330(mm)
-
總體重量:10Kg
